面向未來的醫療創新——植入式自然流輸道關閉裝置的逆向設計 分享到：

引言

NTRODUCTION

醫療器械是指直接或者間接用于人體的儀器、設備和器具，在患者治療和康復過程中發揮著重要的角色。醫療器械設計制造技術的發展是現代醫學發展中不可或缺的一環。其中，植入式自然流輸道關閉裝置作為醫療器械的一種，更是為許多疾病的診斷、預防、監護、治療或者緩解提供了有效的手段。

目前，植入式醫療器械的發展尚處于初始階段，在植入式自然流輸道關閉裝置設計制造方面，仍然存在一定的技術難題。某廠家為了解決這個問題，希望對植入式自然流輸道關閉裝置進行正逆向混合設計，通過三維掃描和逆向建模技術獲得三維模型數據，以便生產這一關鍵性產品。本文將詳細介紹這款醫療器械逆向設計的過程，以展示逆向設計在醫療器械設計制造方面的價值和重要意義。

案例信息

產品訴求：對樣件進行三維建模

樣件信息：醫療器械領域的植入式自然流輸道關閉裝置

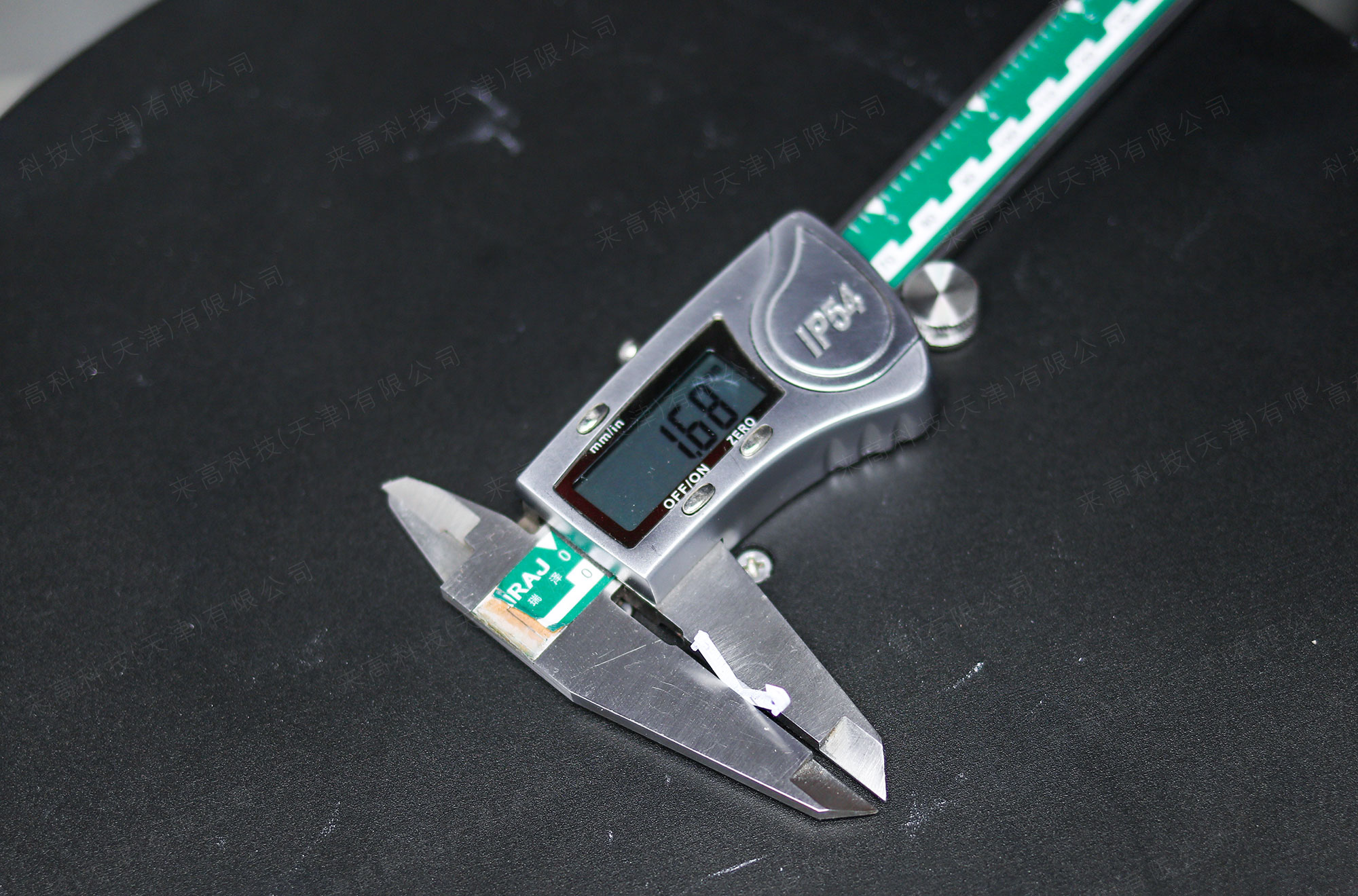

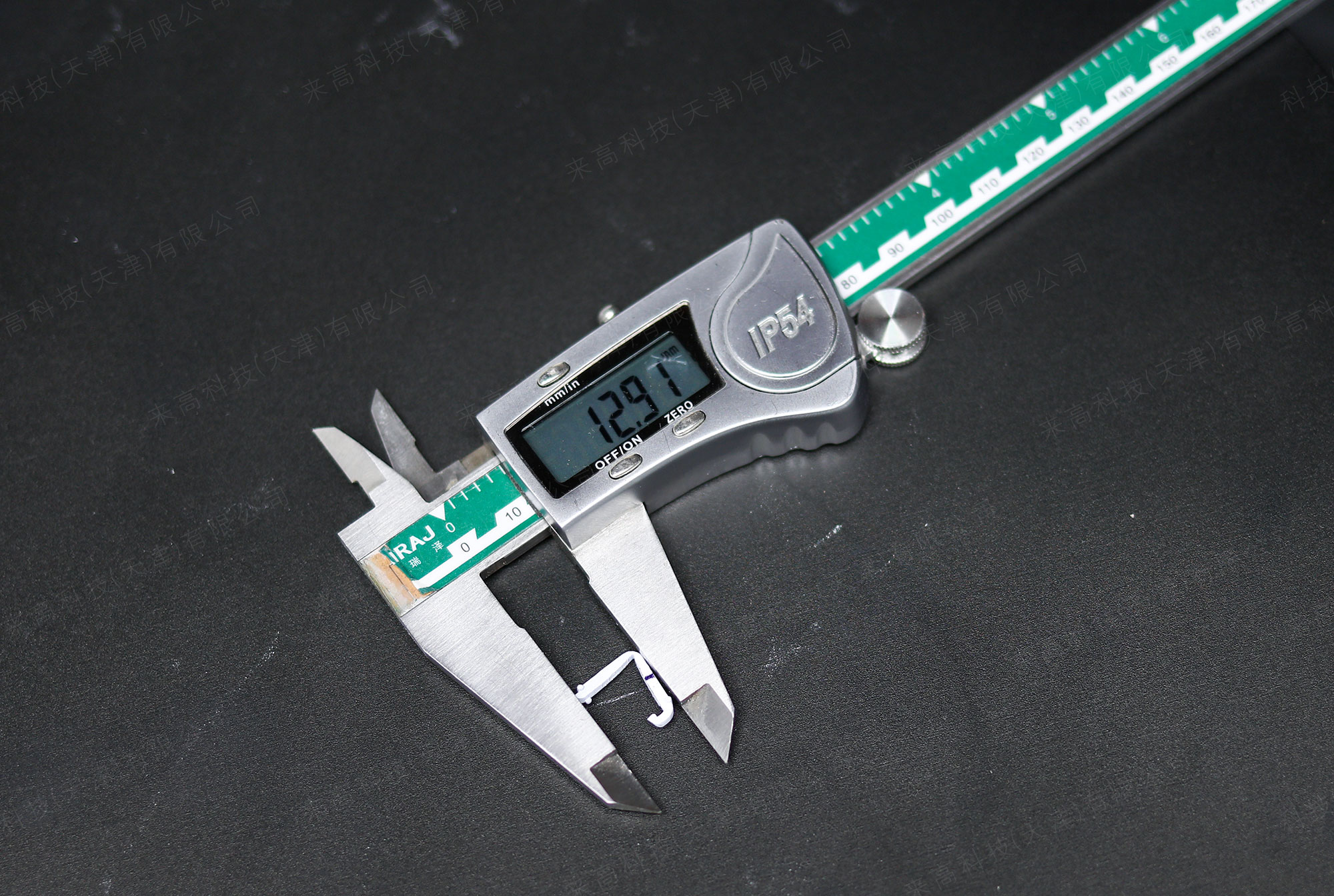

掃描難點：①樣件尺寸較小，掃描難度高，屬于精細件掃描；②樣件之間夾角是可變的，需要多次掃描計算平均值

三維掃描儀公司：來高科技（天津）有限公司

三維掃描儀設備型號：G5Q

三維掃描儀軟件系統：Techlego2023

來高科技-解決方案

SOLUTION

樣件固定及貼點

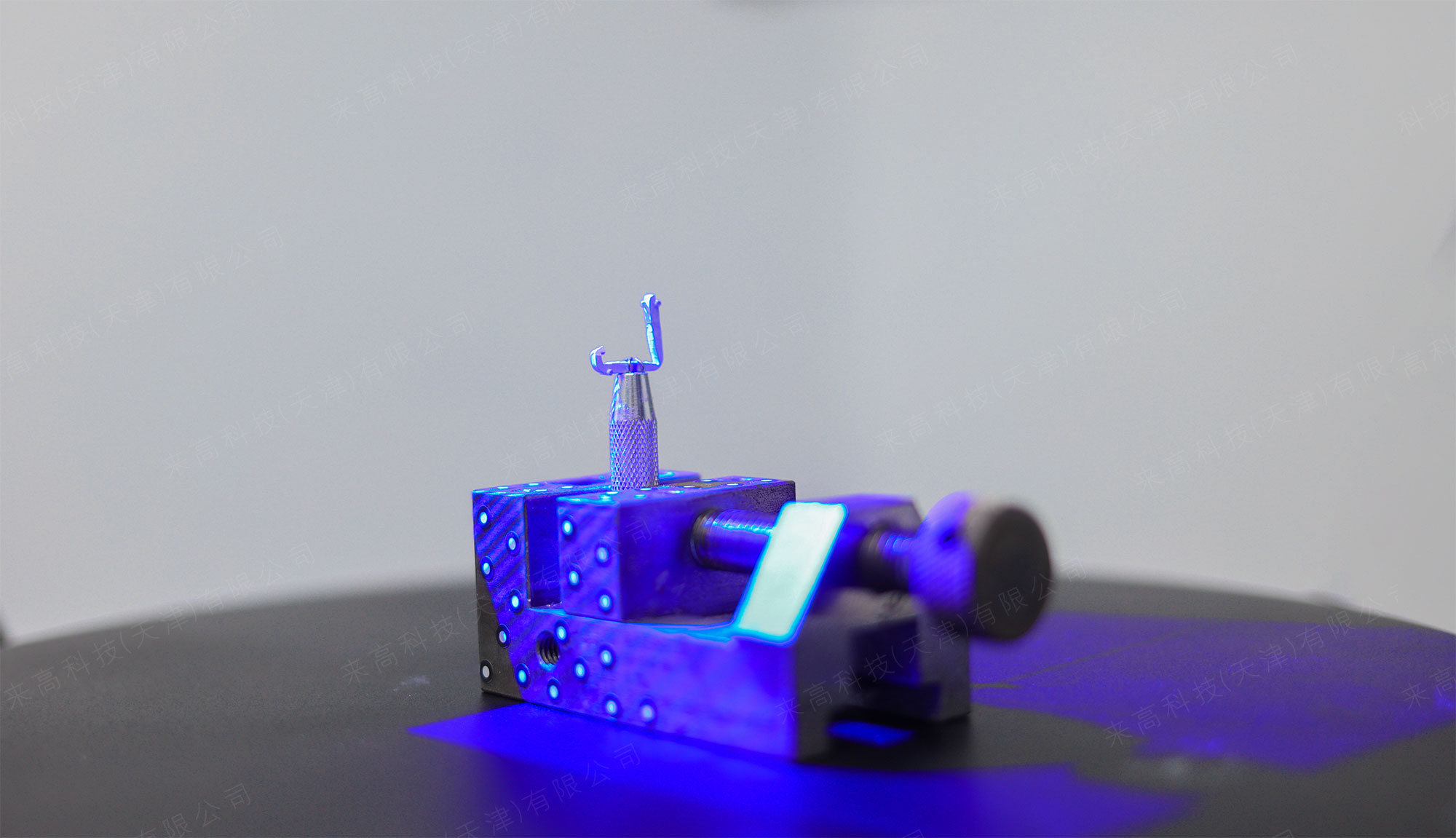

植入式器械的樣件通常較小，掃描難度較高，在三維掃描領域被歸類為精細件。為了解決掃描件較小且難以掃描的問題，工程師采用寶石夾具將掃描件固定，并在夾具上貼點實現多角度拼接，以輔助掃描。這種方式不僅可以更好地保持樣件的形態穩定，還可以提高掃描的精細度和準確度。

（掃描件固定在夾具上）

G5Q三維掃描儀掃描

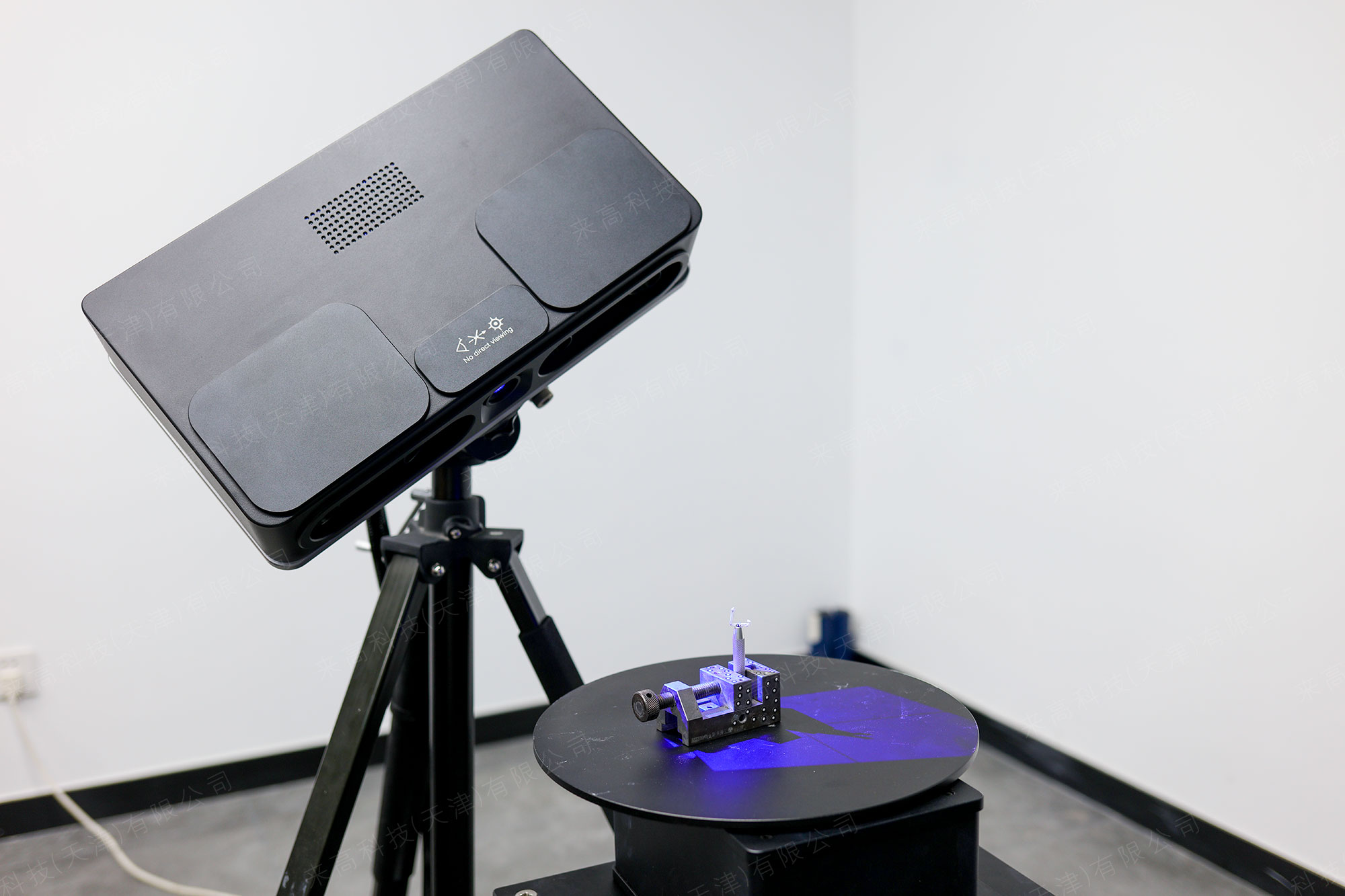

為了獲取樣件的三維模型數據，使用來高科技高精度G5Q三維掃描儀進行掃描。該設備具有高分辨率和高精度的特點，可以滿足對精細件進行掃描的需求。通過對樣件進行多個角度的掃描，并參考貼點的位置信息，可以得到較為完整和準確的掃描數據。

導出數據

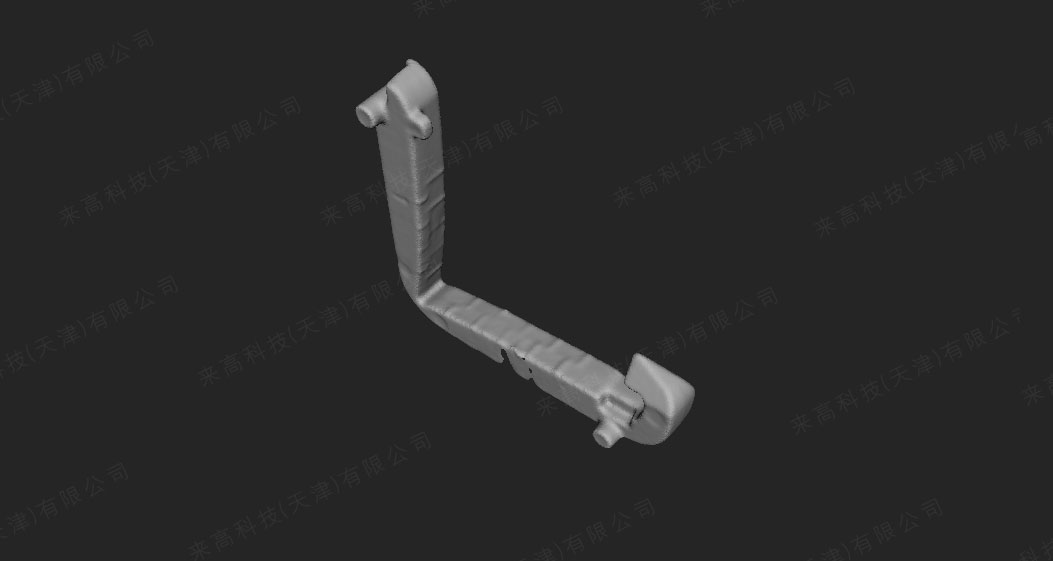

在完成掃描后，將掃描所得的模型數據保存并導出。為了便于后續的逆向設計工作，將模型數據以三角網格面的形式進行封裝，以獲得逆向設計所需要的數據格式。同時，對導出的數據進行初步的處理和優化，以提高后續逆向設計的效率和精度。在掃描過程中，需要注意樣件夾角是可能變動的，因此進行多次掃描并取平均值，以獲得更準確的逆向設計結果。

逆向設計

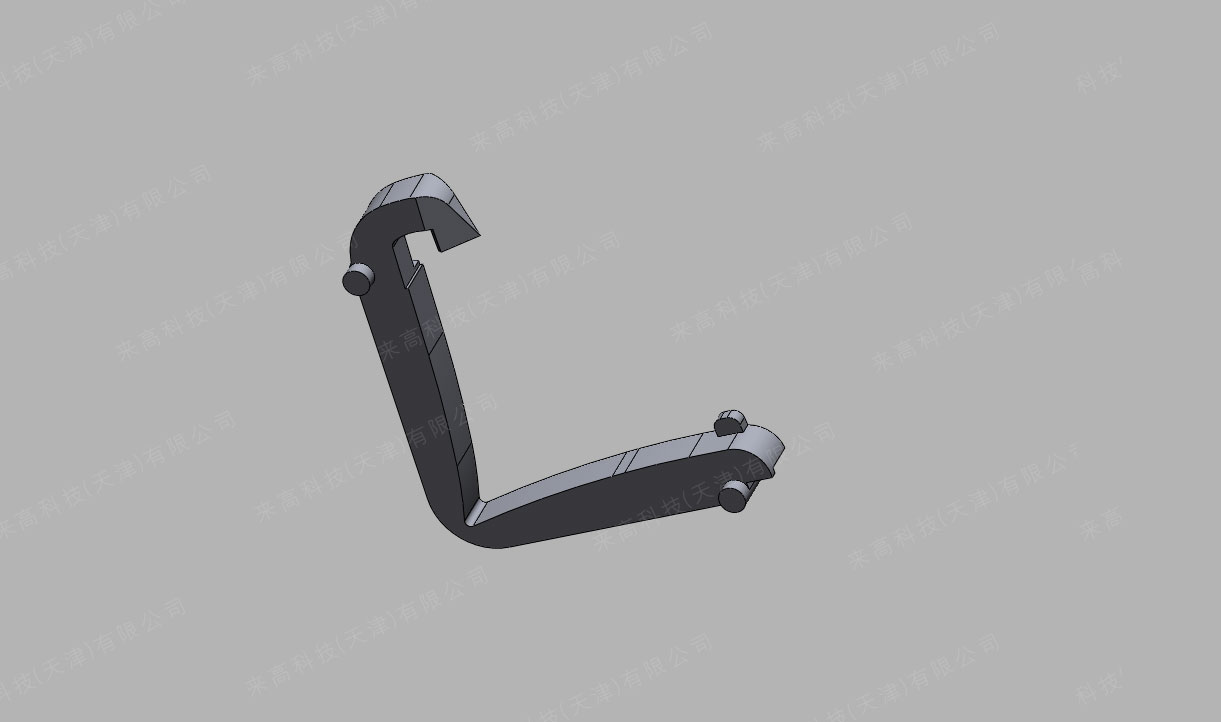

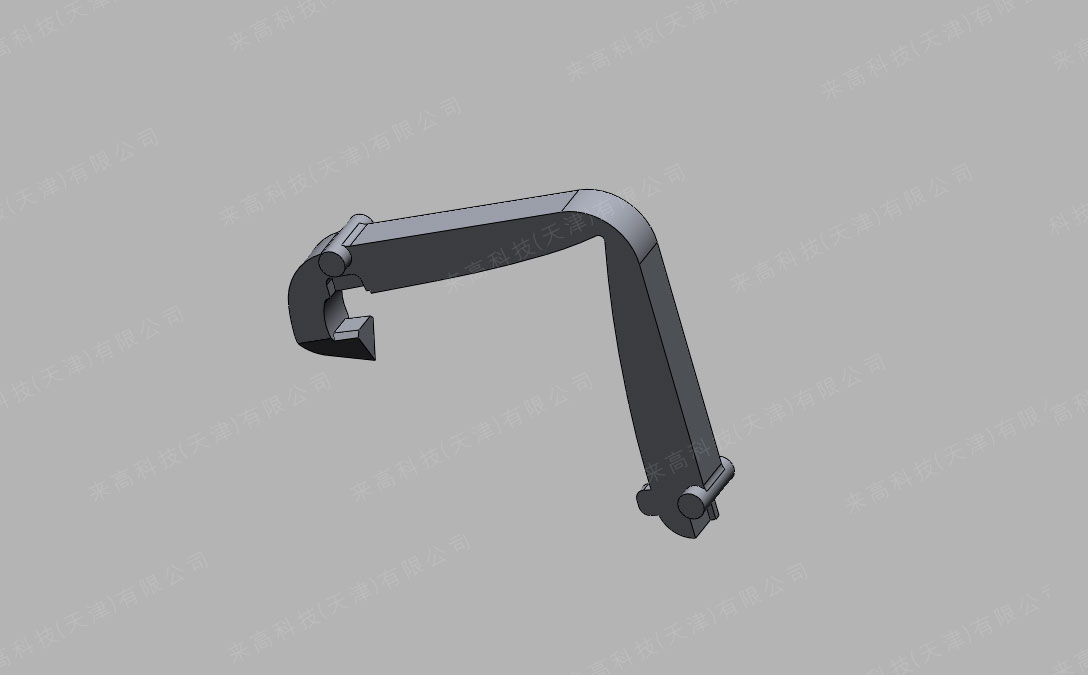

將導出的三角網格數據導入三維逆向軟件，開始對樣件進行逆向設計。逆向設計是從實物模型中獲取設計信息并將其轉化為數學模型的過程，可以幫助我們更好地理解樣件的結構和功能，并進行必要的優化和改進。通過對樣件進行逆向設計，可以得到符合需求的三維模型數據，為后續的生產提供了重要參考。

案例總結

CASE SUMMARY

通過對植入式自然流輸道關閉裝置的逆向設計，可以從多個維度對其進行改進和優化，從而提高植入器械的安全性、適應性和治療效果。逆向設計讓植入式自然流輸道關閉裝置設計更簡單，這對于醫療器械的生產制造具有重要意義，為中小型企業的發展提供了更多的機會。相信隨著醫療器械技術的不斷進步和醫療需求的不斷增長，植入式器械領域將迎來更多的突破和創新，為人類的健康和幸福作出更大的貢獻。
