引言
多件雙面掃描拼接操作指南

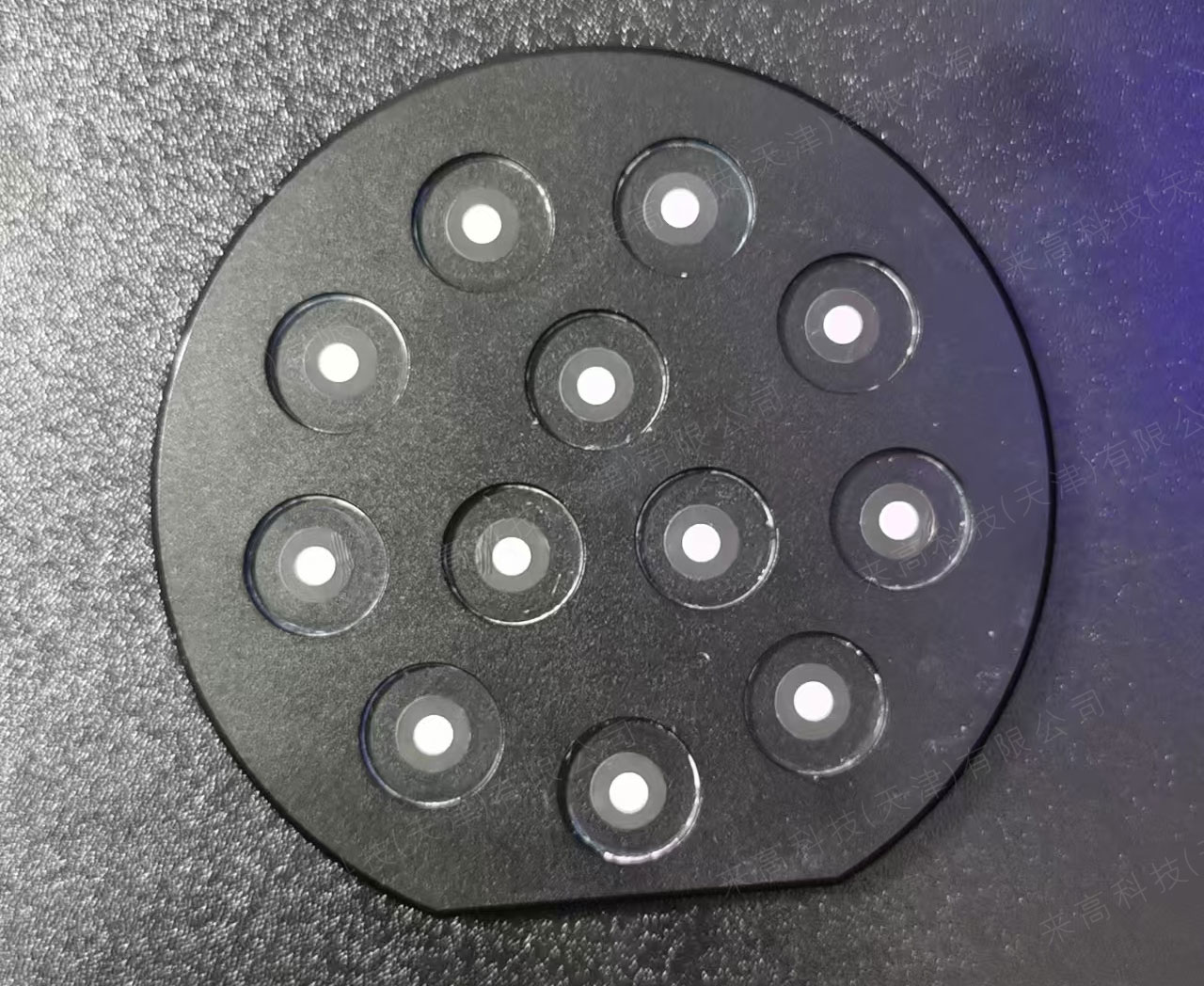

為了保證掃描精度，在工作臺的孔位中正確貼標記點。標定點黏貼時應盡量使其位于中心位置以提高后續步驟的準確性。

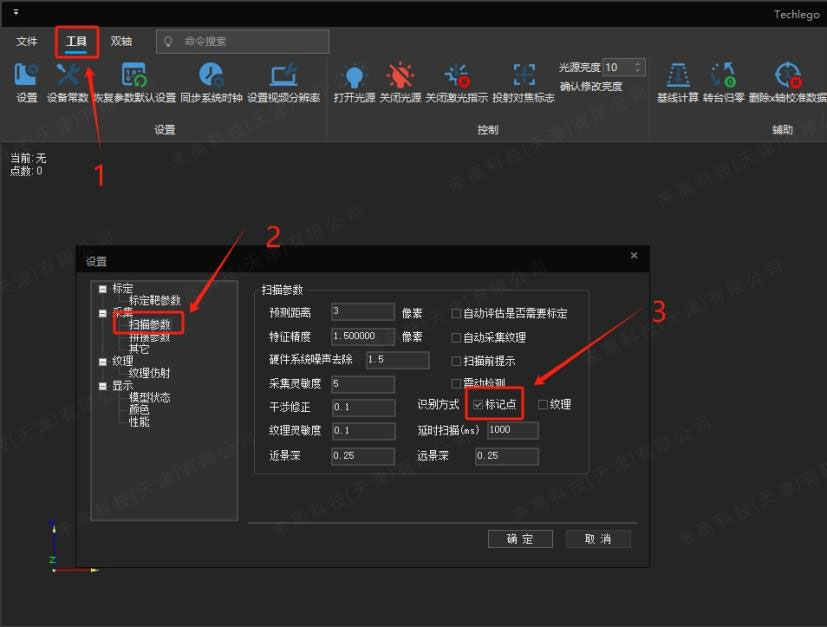

啟動Techlego軟件后，通過工具欄進入設置界面，并在“掃描參數”中啟用“標記點”。

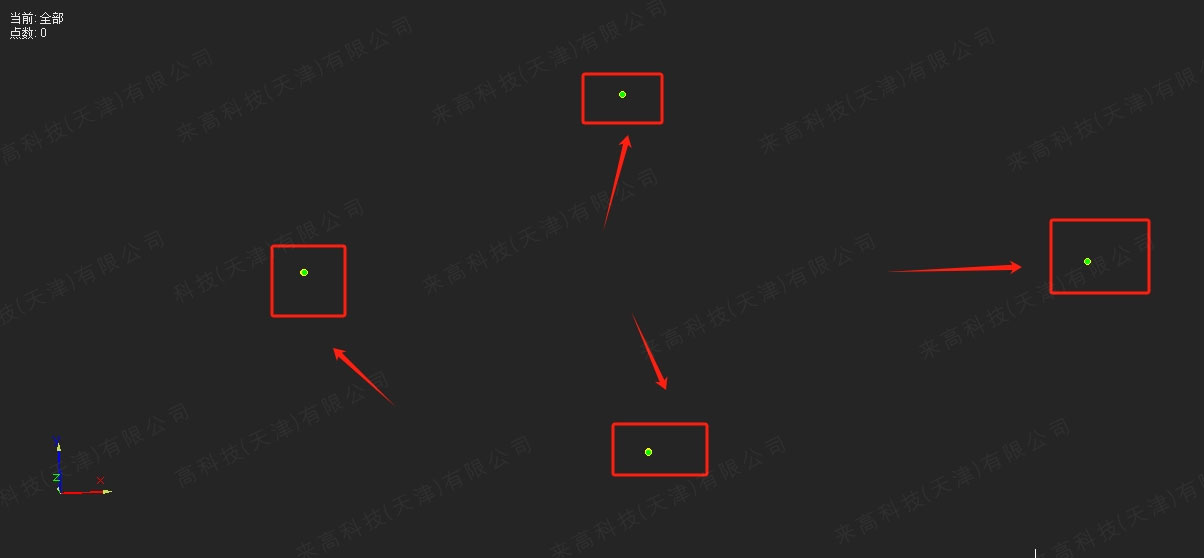

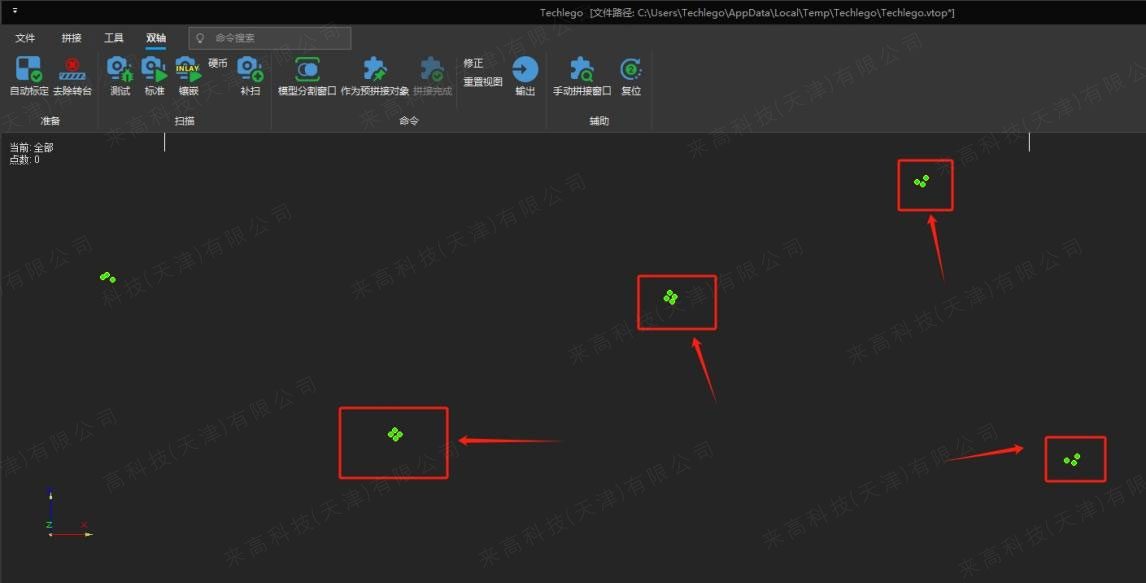

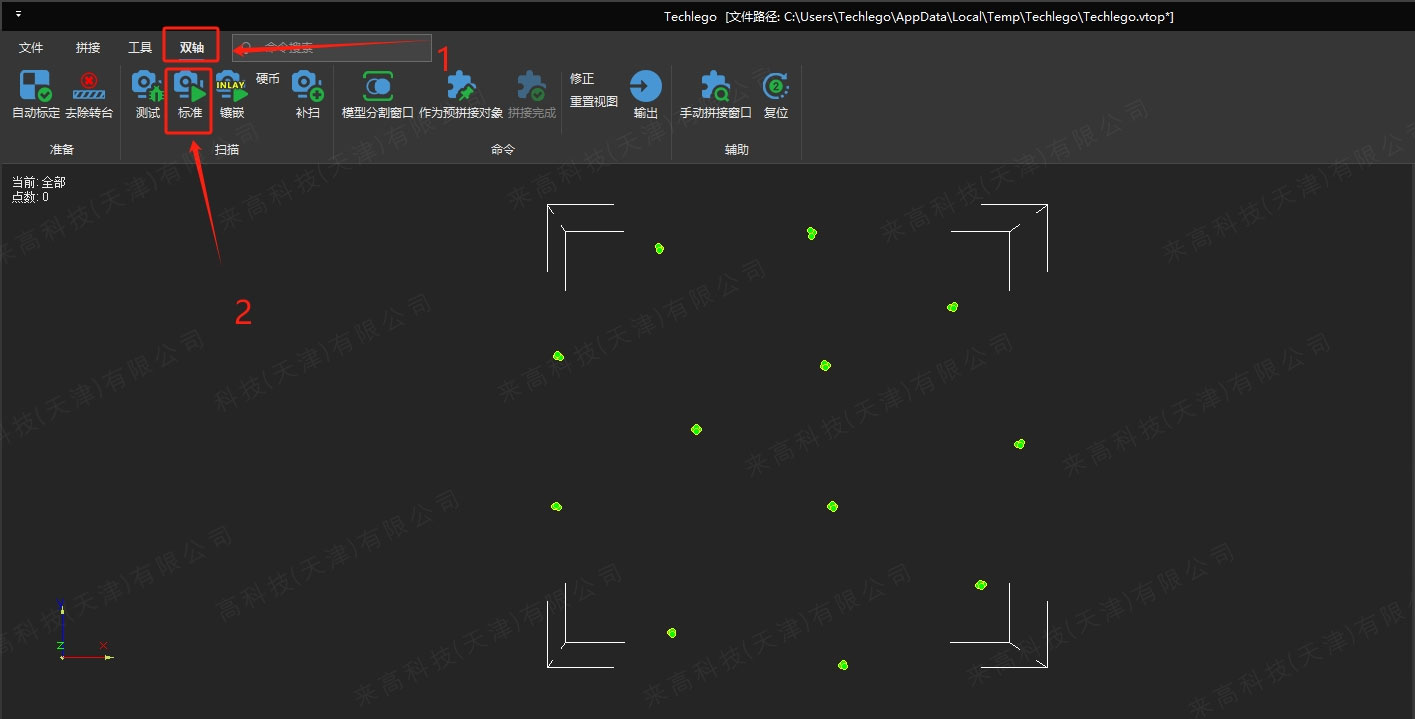

采集標記點時，請選用“雙軸”中的“標準”模式來執行此操作。一旦發現拼接過程中存在錯位現象，可以運用“整體拼接修正”功能來統一多個標記點的位置。
修正之前
修正之后

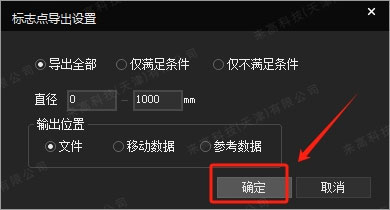

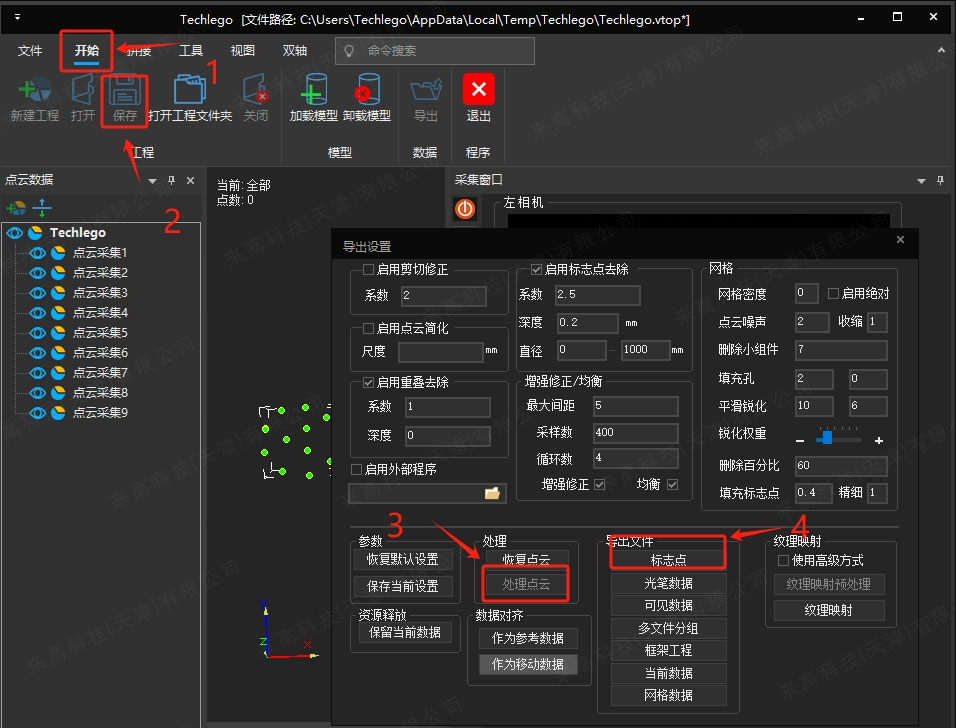

完成標記點的采集之后，導出數據時選擇“asc”格式保存。

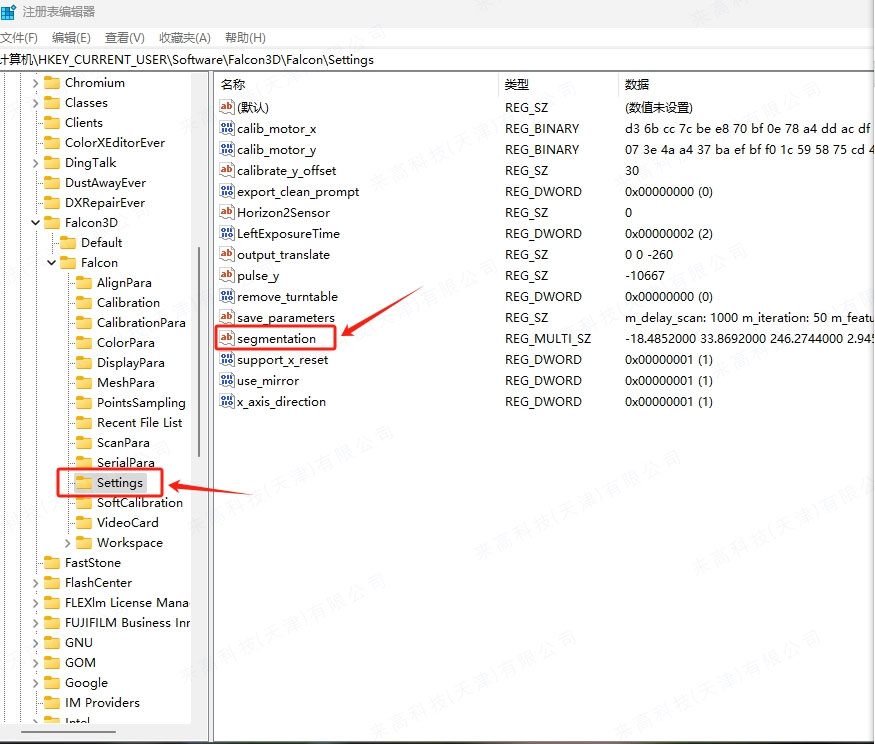

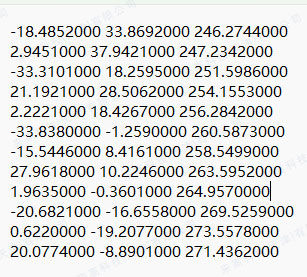

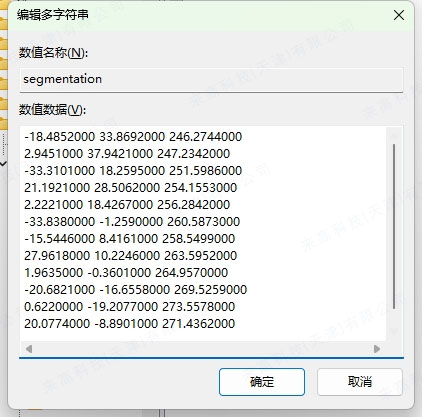

隨后，在注冊表編輯器中添加一個名為“segmentation”的多字符串值，并輸入之前獲取的坐標信息。
最后，刪除“workspace”，并將修改后的注冊表導出以便于后續使用Techlego軟件時加載。
當使用Techlego軟件進行多件雙面拼接時，有兩種主要方法可供選擇：

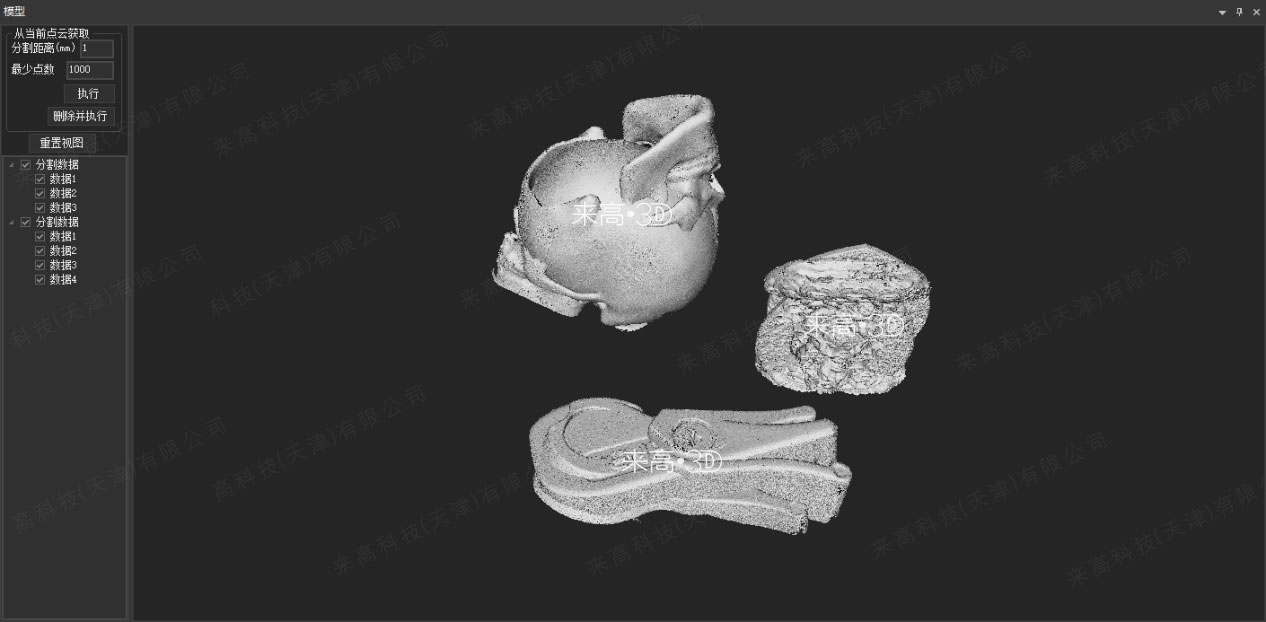

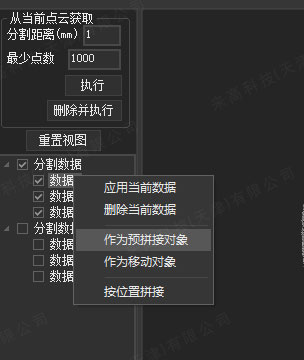

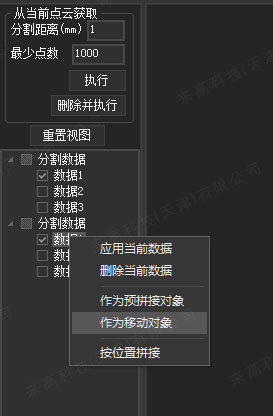

第一種拼接方式：首先執行自動校準，然后用藍丁膠固定待掃物品于轉盤指定位置。通過預覽圖去除不必要的區域，依次對正面和背面進行掃描。每次掃描后需清理雜點，并使用模型分割窗口分離不同部分的數據。最后，根據兩次分割的數據進行拼接。

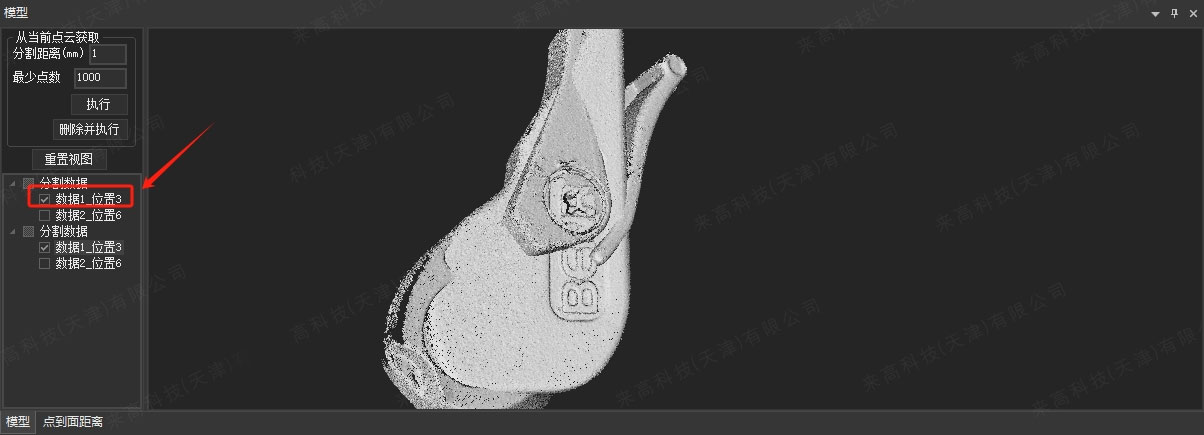

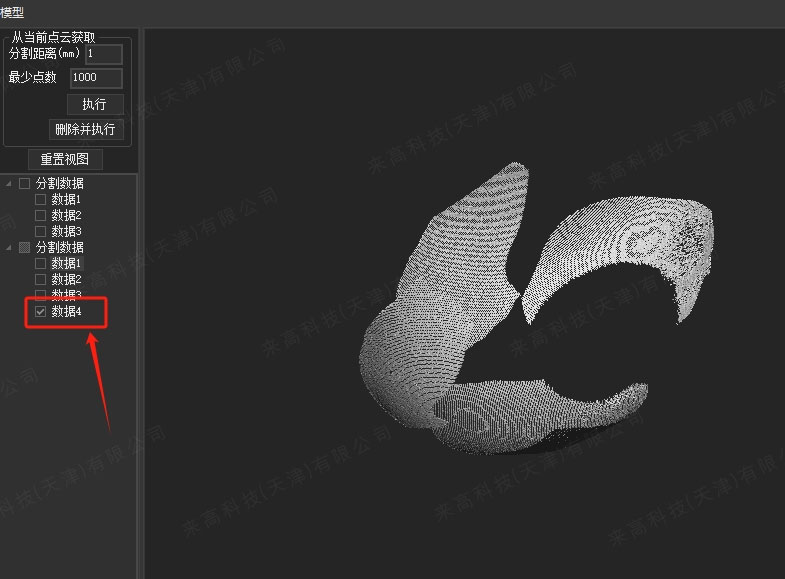

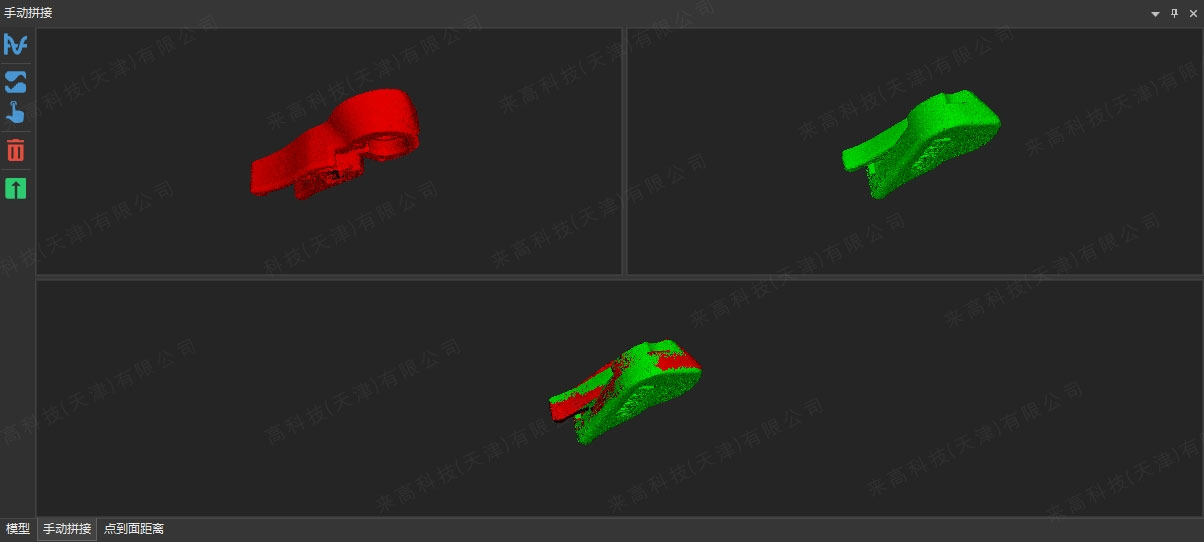

第二種拼接方式：先集中掃描所有物件的正面，再旋轉180度掃描反面。同樣地，應用模型分割窗口處理數據，并通過手動或自動的方式完成拼接。
總結
通過對上述步驟的學習和實踐，我們可以有效地利用Techlego軟件及其內置功能實現多件物體的高精度雙面掃描與拼接。通過這種方式不僅能增強最終產品的質量，還能顯著提高工作效率，為數字建模和三維檢測等領域提供強有力的技術支持。
